9月1日，小米MIJIA眼鏡相機在小米商城、小米有品、京東、天貓等平臺同步開啟預售，首發2599元。這款官方稱“遠不止拍照”的眼鏡相機，在此前就已預熱許久，從眾籌階段就吸引了不少米粉及科技愛好者的視線，其中不少人在平臺發布了由這款相機記錄的場景及自己的試用感受。而MIJIA眼鏡相機更是獲得小米生態鏈產品眾籌金額第一名，共1039萬元，參與用戶6.9萬人次。

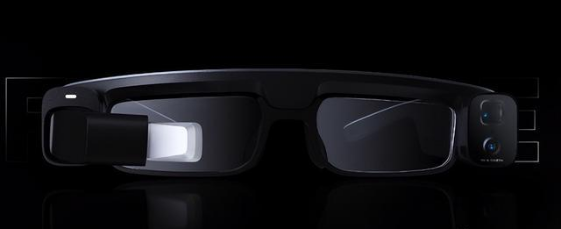

這款新品僅重100g，搭載一顆5000萬像素的Quad Bayer四合一廣角主攝，以及具備分體式OIS光學防抖的800萬像素潛望式長焦攝像頭，支持1X-15X變焦、EIS電子防抖和分體式OIS光學防抖。

當你滑動右鏡腿外側就能調節變焦，實現實時近眼取景和HAF混合急速追焦功能，下滑切換拍攝模式，單擊就能拍照或錄像，雙指長按還能實現更多功能。有意思的是，當你因錯過美景嘆息時，你可以利用該設備進行“時光回溯”，保留按下錄制鍵前10秒的視頻畫面。

此外，米家眼鏡相機提供小愛翻譯功能，實現中英互譯文字，同時通過App與手機連通，從而實現快速導入照片，一鍵套用模板成片，一鍵分享等功能。米家相機首次OTA升級，新功能9月10日上線—— 動植物識別，眼前的「小百科」智能識別動/植物名，就像官方所稱，眼鏡相機，遠不止拍照。

該眼鏡相機配備的索尼新代Micro OLED硅基顯示屏,峰值亮度3000ts,像素密度3281pp,達手機6倍+,10000:1對比度。支持更高亮度彩色AR近眼顯示,自由曲面AR光機,光效比60%,峰值入眼亮度1800nits。

Micro OLED就是維持相近分辨率水平的基礎上顯示面積更小的OLED，特性上，Micro OLED除了具備常規OLED的普遍特征：?jiǎn)蜗袼乜毓?、高色域、低響?yīng)延遲外，更是將極致的小尺寸作為其核心優勢。以索尼半導體推出的Micro OLED產品線為例，部分產品在小于1英寸的顯示區域中能夠提供2K級分辨率，也有專注于亮度，以標準1080p分辨率、3000以上PPI提供高達3000cd/㎡峰值亮度的0.7英寸顯示產品。同時它們均具備極低功耗，能夠廣泛運用在各式便攜設備中。

Micro OLED優勢

?自發光，色彩效果更豐富

?可實現高分辨率

?采用全固態器件，工作溫度范圍寬

?抗震性好

?響應速度快

?發光效率高，能耗低

?集成度高

?體積小，便于攜帶

Micro OLED產品特性

?色域高

?對比度高達10,000:1

?電池重量輕

?耗電低，比LCD功能耗小20%。

?響應速度快，像素更新所需時間小于1μs

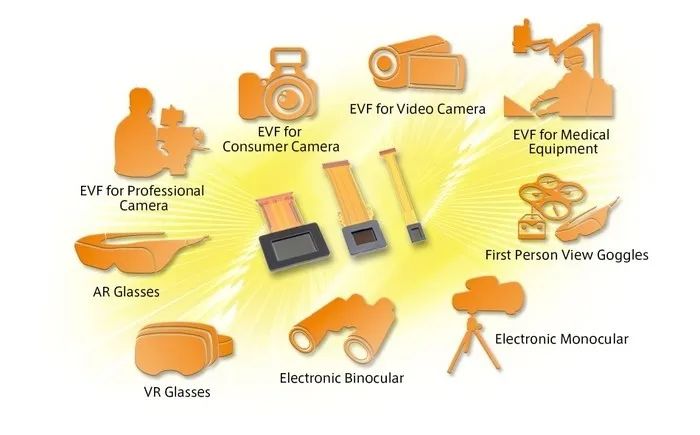

由此可見，Micro OLED應用場景就十分清晰了，除了本文中的眼鏡相機，XR眼鏡等AR、VR顯示穿戴式設備外，它幾乎可以運用于任何一種試圖用數碼顯示取代光學結構的近眼設備中,像電子望遠鏡、電子顯微鏡、醫用內窺鏡等專業設備，Micro OLED為它們提供了一個優質解決方案，更多場景的應用也正進行著探索，并逐漸得到下游消費電子廠商認可。

隨著技術進步，Micro OLED顯示會有將顯示面積朝著更大或更小的方向發展的趨勢，同時繼續提升分辨率、亮度、色彩等畫面效果。然而Micro OLED并非完美，仍存在亮度、壽命等問題，這時候目光就來到了Micro LED身上。

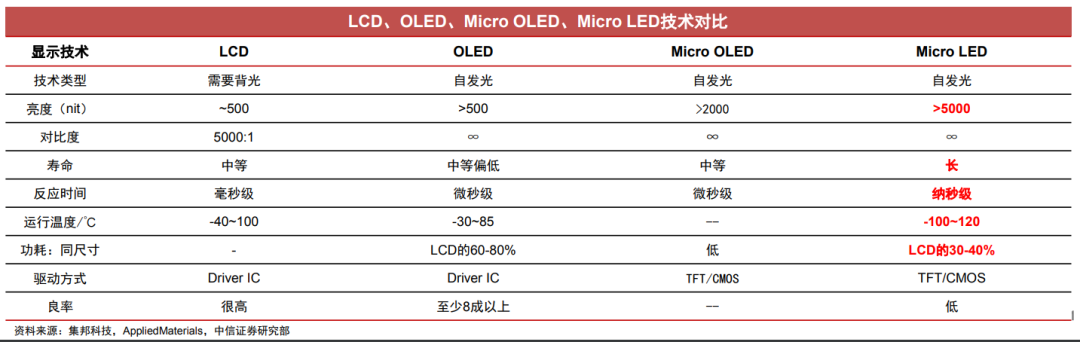

不少業內人士認為，Micro LED具備超高亮度、高對比度、高耐溫性、低功耗等優點，且系統設計和集成較簡單，理論上成本更低。從長期來看，Micro LED是下一代主流顯示技術的重要選擇，在眾多領域均有替代現有技術的潛力，未來Micro LED的應用范疇比Micro OLED更廣?！?/span>

同時業界人士指出，走到Micro時代，又要直接建立在晶圓上，需要很小的驅動IC來控制，所以在之前兩大科技巨頭——蘋果和臺積電就進行合作，試圖推進艱巨的技術，同時解決巨量轉移和整合先進芯片的封裝技術。目前巨量轉移技術包括彈性印章微轉移技術、激光轉移技術等，但各技術還不夠成熟，良率和轉移效率無法達到量產的水平。

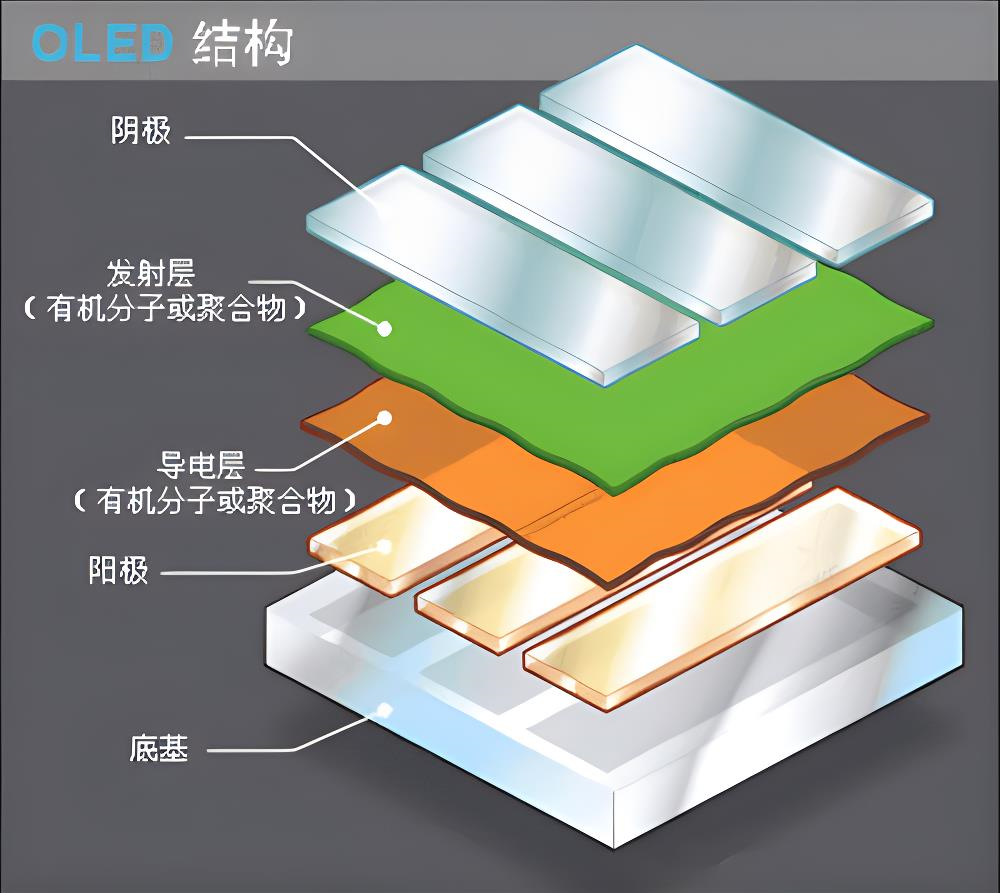

同時，通過有機物自身發光的OLED非常容易受到氧氣和水分的影響。因此，顯示屏的制造中都需要對發光材料進行包封工藝，需要進行密封，防止氧氣和水分滲入到有機材料，避免它們因濕氣引起的性能退化效應。因而在OLED架構中，點膠技術也在不斷發展，Tensun騰盛研發OLED全自動點膠流水線，主要應用于OLED顯示屏制程中的Bonding區涂膠和Bending彎折區涂膠兩大點膠制程工藝。

經過十六年的發展，Tensun騰盛在點膠領域擁有四個核心優勢。第一是壓電陶瓷技術，即自主研發的精密流體控制技術壓電閥；第二是運動控制技術，包括了速度規劃、位置規劃、前瞻算法、五軸插補算法等；第三是視覺引導技術；第四是膠路檢查，Tensun騰盛的CCD兼容了外觀3D檢查，包括點膠后效果的檢查。

Tensun騰盛的精密點膠設備應用在OLED行業領域的封裝解決方案受到市場和客戶的肯定，部分產品已實現進口替代。例如騰盛點膠設備最核心的閥體，從2015年開始自主研發，這個閥體已經實現了量產，全面實現進口代替。未來，Tensun騰盛也將持續在晶圓級等先進封裝領域發力，堅持技術創新、堅持做世界級品質，助力Micro OLED突破封裝技術難點，提高良品率，從而幫助廠家降低生產成本，擴大市占率，為Micro(微米級）新型顯示提供源源不斷的生產動力。

————

聲明：本文部分內容參考出處有：

1.「micro OLED和micro LED的技術區別與應用場景」，來源：搜狐新聞

2.「Micro OLED是什么？Micro OLED可以應用在哪些領域？」，來源：天極網 Lord_ViTa

如有侵權等行為，可聯系我方刪除。
